Wettbewerb Sporthalle Grundschule am Karpfenteich

Berlin

Die städtebauliche Umgebung der Grundschule am Karpfenteich ist eher kleinmaßstäblich. Zwei- bis dreigeschossige, frei stehende Häuser mit Vorgärten und Abstand zur Straße prägen das Bild. Das Schulkonzept der 60er greift bereits diese Umgebung auf – das Volumen wird in die Grundstückstiefe verlegt, die Geschosszahl begrenzt und vor dem Gebäude eine freie Fläche für die Erschließung angelegt - eine großzügige Geste.

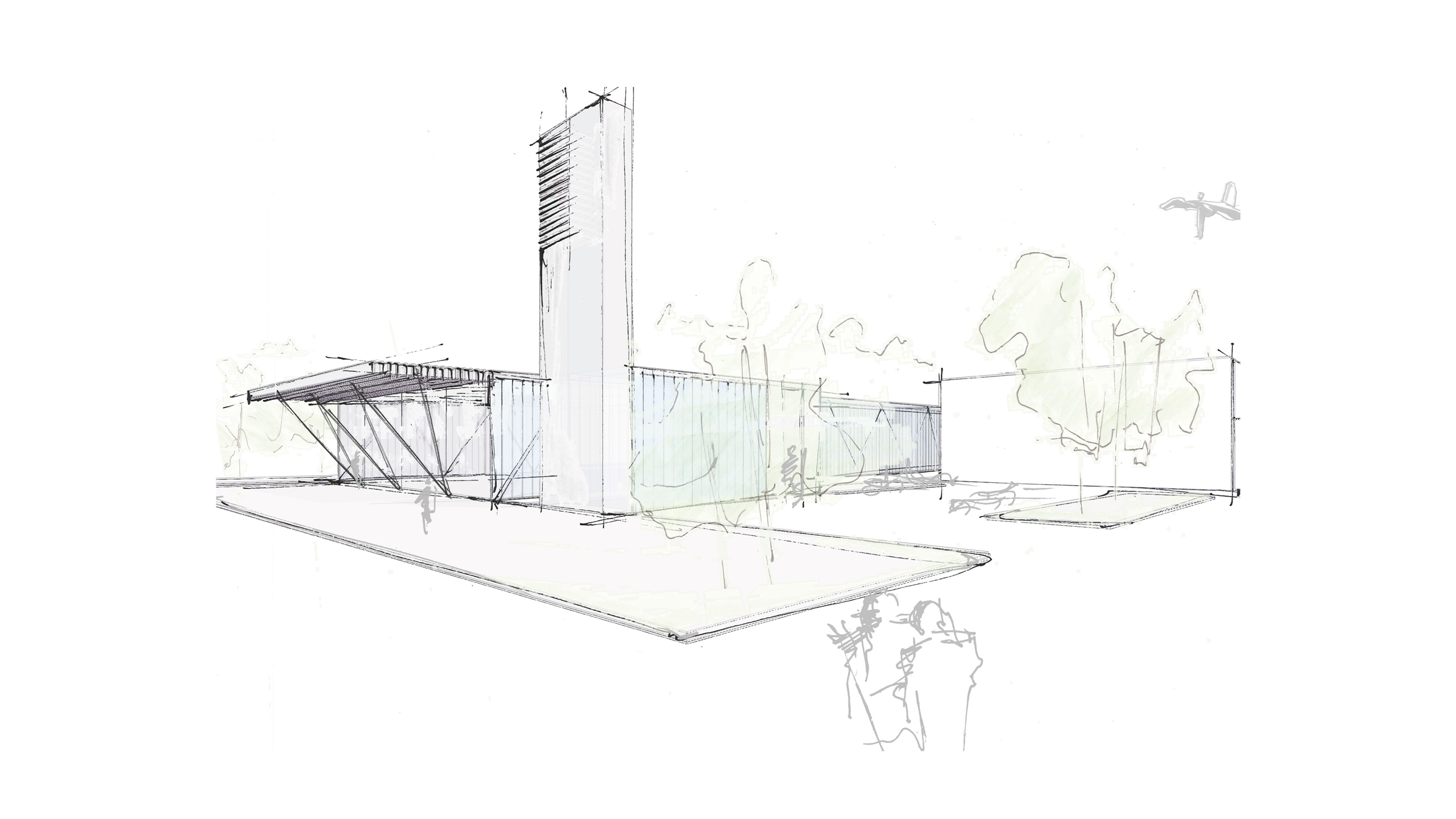

Diese Geste wollen wir erhalten und positionieren das neue Gebäude deshalb an der Stelle, an der heute bereits eine Einfeld-Sporthalle steht. Wir orientieren uns am Maßstab der Umgebung und versenken wesentliche Teile des Raumprogramms unter die Erde. Erkennbar bleibt ein eingeschossiger Pavillon, der mit transparenten und opaken Fassaden mehr einem Gewächshaus entspricht als einer Sporthalle.

Hallenfläche/ Spielfläche und alle Nebenräume befinden sich im UG. Die obere Hälfte des Hallenvolumens wird oberirdisch sichtbar – zur Belichtung und mit Möglichkeiten, hinein- und hindurchzusehen. Ein kleines Eingangsgebäude steht separat neben dem Pavillon. Es hat dieselbe Materialität und enthält Treppen, einen Lift. Das gesamte Gebäude ist an jeder Stelle barrierefrei. Die Programmflächen sind minutiös umgesetzt. Den Abschluss zur Straße bildet ein höheres Bauwerk mit Kaminen für Abluft und Abgas.

Konstruktion + Tragsystem

Alle Außenwandbauteile, die unter Flur liegen, werden aus StBeton hergestellt. Eine Wannenausbildung ist auf Grund der hygrologischen Verhältnisse nicht erforderlich. Deshalb wir hoch gedämmt und ein Schutz gegen Sickerwasser vorgesehen. Die Dachfläche über den Nebenräumen wird begehbar ausgebildet.

Das Hallendach wird aus vorgespannten Stahlwalzprofilen hergestellt. So ist eine geringe statische Höhe (minimiertes beheizbares Volumen) mit einer einfachen Konstruktion bei niedrigen Baukosten möglich. In Längsrichtung liegen kleine BSH-Binder im Abstand von 67,5 cm und bilden das Auflager für perforierte Sperrholztafeln (Schallabsorption) als UK des Dachaufbaus. Die Dachuntersicht besteht also im Wesentlichen aus Holz. Holz als gestaltbestimmende Oberfläche verwenden wir ebenso an den Wänden der abgesenkten Hallenfläche (Bekleidung StBeton-Wände). Die Dachfläche wird extensiv begrünt und erhält keine Öffnungen. Die natürliche Belichtung der Halle sichern wir über die Fassade.

Stützen werden als Addition von V-Stützen entlang der Längsseiten auf der Oberkante der StBeton-Wände abgestellt (Aussteifung in Längsrichtung).

Gebäudehülle Dach + Fassade

Die Fassaden in Längsrichtung werden aus Mehrfach-Stegplatten im Vielkammersystem errichtet. Sie werden an Fuß- und Kopfpunkt gehalten und in Längsrichtung mit Nut und Feder zusammengesteckt. Die Platten sind opak. So entsteht eine lineare, Licht durchlässige Haut ohne Blendung im Halleninnenraum – abstrakt und kleinteilig. Die Giebelfassaden werden transparent verglast. Auf diese Weise ist es möglich, durch das Gebäude hindurch die dahinter liegenden Freiflächen zu sehen oder auf die Spielfläche hinab, in das Gebäude hinein. Vor den Giebelseiten bilden horizontal verlegte Rohre auf auskragenden Bauteilen den Sonnenschutz. Das Dach wird durchgängig extensiv begrünt (5. Fassade) und bleibt ohne Durchbrüche. Alle unterirdischen Hüllflächenteile werden als robuste StBeton-Konstruktion errichtet und hoch gedämmt.

Nachhaltigkeit

Energieaufwand vermeiden – Energiewandlung optimieren – Energienutzung intelligent steuern

Das Gebäude ist kompakt. Die luftberührten Oberflächen sind auf ein Minimum reduziert und damit auch die Transmissions-Wärmeverluste. Alle Fassadenflächen können zur natürlichen Belichtung herangezogen werden. Dächer werden hoch gedämmt und nicht durchbrochen. Das Raumprogramm ist 1:1 umgesetzt – die Verkehrsflächen auf das notwendige Maß begrenzt. Alle Räume werden auf natürliche Art belüftet. Dazu wird ein Abluftkamin errichtet, der das Hallengebäude um ca. 7 m überragt. Die Innenräume sind durch Überströmöffnungen an das natürliche Belüftungssystem angebunden.

Die Konstruktionen sind unkompliziert und einfach zu errichten. Die Zahl der gewählten Materialien ist gering, sie sind unaufwendig, aber robust und leicht austauschbar, falls erforderlich. Zerlegung, Rückbau und Entsorgung sind mit einfachem Gerät möglich, die Materialien im Wesentlichen recyclingfähig.
